LED-drivdonens symboler

LED-drivdonens symbolvärld – din guide till märkningar och egenskaper

LED-drivdon kan vara märkta med en mängd olika symboler och förkortningar. Att förstå innebörden av dessa är avgörande för att välja rätt drivdon till din LED-installation. I denna artikel går vi igenom de vanligaste symbolerna och vad de betyder, med en praktisk tabell som sammanfattar allt på slutet. Även om man som jag har varit i branshen länge är det inte säkert att man har lagt märke till alla symboler på drivdonen ens. Man har bara tagit dem för givet och till slut tittar man inte ens på dem.

Isolering och säkerhet

Symbol	Innebörd
☐	Dubbelisolering – drivdonet är dubbelisolerat för extra säkerhet
ΘΘ	Förstärkt isolering – kan användas i dubbelisolerade produkter
I, II, III	Skyddsklass – anger jordning (I), dubbelisolering (II) eller lågvolt (III)
IP20, IP65 etc.	IP-klass – visar skydd mot inträngning av damm, fukt och vatten

Certifieringar och godkännanden

Symbol	Innebörd
CE	CE-märkning – uppfyller EU-krav (självcertifiering med varierande tillförlitlighet)
ENEC	ENEC-märkning – testad av oberoende lab enligt europeisk standard
CCC, C-tick, BIS, EAC	Internationella symboler – godkännanden för olika länder och regioner

Montering och användning

Symbol	Innebörd
⊙	Oberoende drivdon – kan användas fristående utanför armatur
MM	Möbelmontage – lämplig för montage i/på möbler
120° etc.	Maxtemperatur – högsta temperatur vid t.ex. kortslutning
EL	Nödljusfunktion – kan anslutas till centralt nödljusbatteri
️	Återvinningssymbol – får ej slängas i hushållssopor, kräver separat återvinning

Ljuskvalitet och elmiljö

Symbol	Innebörd
PF	Effektfaktor – hur effektivt drivdonet utnyttjar elnätet (hög PF = energisnål drift)
Flicker-free	Flimmerfritt – ger ett flimmerfritt ljus, skonsamt för ögonen
I_sc	Ströminskränkning – drivdonets tålighet mot kortslutning (högre är bättre)
SSHC	Kortvågiga övertons-strömmar – låga övertonsströmmar minskar störningar på elnätet

Gränssnitt och styrning

Symbol	Innebörd
DALI	Digitalt gränssnitt för styrning och dimring av LED-belysning

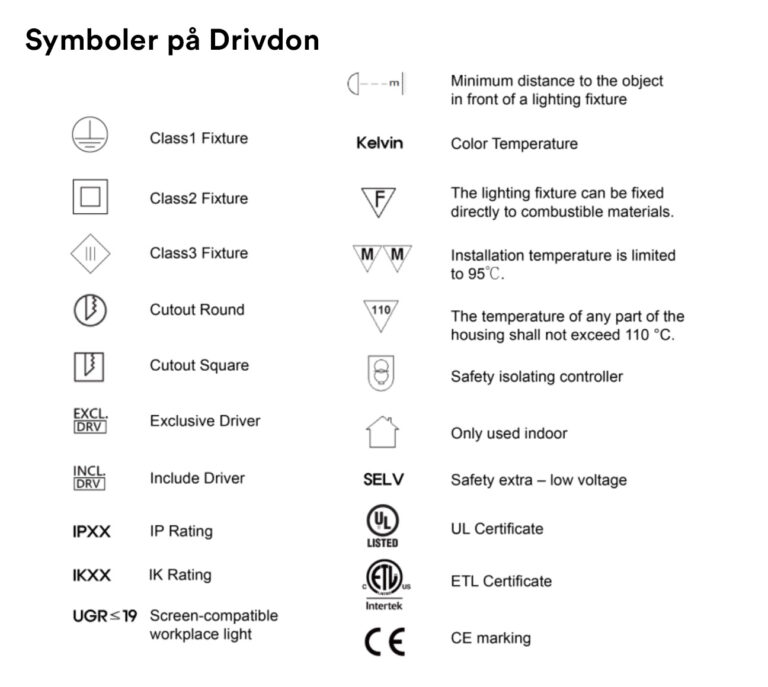

Sammanfattningstabell över LED-drivdonens symboler

Kategori	Symboler	Innebörd
Isolering och säkerhet	☐, ΘΘ, I/II/III, IP20/IP65 etc.	Dubbelisolering, förstärkt isolering, skyddsklass, kapslingsklass
Certifieringar	CE, ENEC, CCC, C-tick, BIS, EAC	Uppfyllda standarder och oberoende tester för olika marknader
Montering och användning	⊙, MM, 120°, EL, ️	Fristående montage, möbelmontage, maxtemperatur, nödljusfunktion, återvinning
Ljuskvalitet och elmiljö	PF, Flicker-free, I_sc, SSHC	Effektfaktor, flimmerfritt ljus, kortslutningstålig, låga övertoner
Gränssnitt	DALI	Digitalt styrgränssnitt för LED

Välj LED-drivdon med omsorg

Genom att hålla koll på LED-drivdonens olika märkningar och välja enheter med rätt egenskaper för ditt projekt, kan du säkerställa en säker och välfungerande LED-installation med rätt ljuskvalitet och livslängd. Och framförallt kanske har du fått reda på ngn symbol som du tidigare inte visste betydelsen utav.

Hoppas denna genomgång av symboldjungeln varit klargörande! Har du några andra symboler eller märkningar du undrar över? Skriv gärna en kommentar nedan!
