Drivdon – Nyckeln till optimal LED-belysning
Drivdon är elektroniska enheter som reglerar strömförsörjningen till LED-lampor och armaturer. De konverterar nätspänningen till den spänning eller ström som LED-belastningen kräver, samtidigt som de möjliggör ljusstyrning och kontroll. Att välja rätt drivdon är avgörande för att optimera LED-belysningens prestanda, effektivitet och livslängd. Låt oss djupdyka i de vanligaste typerna av drivdon och viktiga faktorer att överväga vid valet.

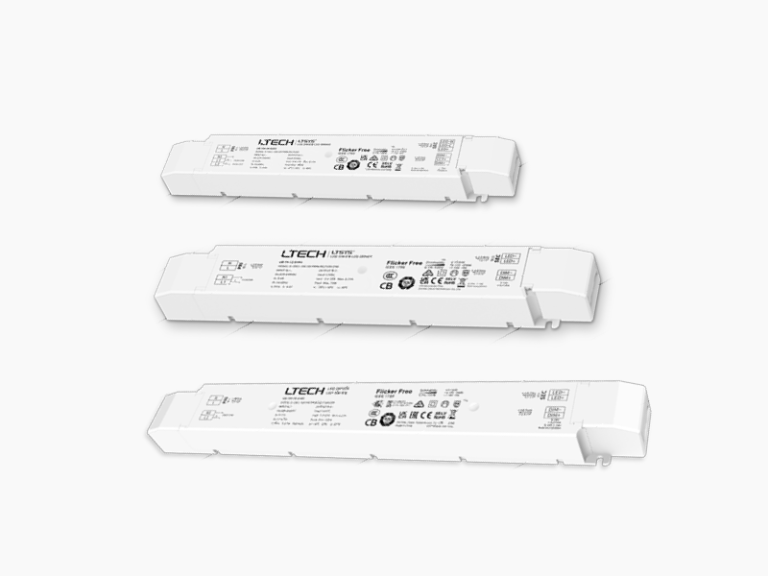

0-10V Drivdon: Analog kontroll för gruppstyrning
0-10V är en etablerad analog standard för ljusstyrning. Drivdonet tar emot en likspänning mellan 0 och 10 volt från en extern styrenhet, där 0V motsvarar minimum (oftast av) och 10V maximum ljusnivå. Denna signal reglerar drivdonets utspänning eller -ström proportionellt.
Fördelar med 0-10V inkluderar bred kompatibilitet, enkel installation (bara två styrkablar behövs) och god immunitet mot elektriska störningar. Det är en kostnadseffektiv lösning för att dimra flera armaturer tillsammans.
Dock har 0-10V begränsningar. Det medger inte adressering av enskilda armaturer, bara gruppstyrning. Upplösningen är begränsad till ca 100 steg. Styrsignalen kan påverkas av spänningsfall i långa kablar. 0-10V passar bäst för grundläggande styrning av många armaturer i samma grupp, som i öppna kontorslandskap eller lagerlokaler.
PushDIM / FramDIM: Enkel manuell styrning
PushDIM eller FramDIM är en intuitiv manuell styrmetod utan extra styrkablar. En vippströmbrytare på armaturen eller en separat knapp togglar mellan av, tänds och dimringsnivåer med varje knapptryck. Elektroniken är integrerad i drivdonet, vilket gör installationen mycket enkel.
Detta är en användarvänlig och kostnadseffektiv lösning för lokal kontroll av enstaka armaturer. Ljusnivån kan dock inte synkroniseras mellan flera enheter. PushDIM lämpar sig bäst för små, fristående installationer som förråd, garderober och bänkbelysning i kök.
DALI: Digitalt adresserbar belysningsstyrning
DALI (Digital Addressable Lighting Interface) är ett robust digitalt protokoll speciellt utvecklat för belysningsstyrning. Drivdon och styrenheter kommunicerar med digitala telegramöver en dedikerad tvåtrådig buss enligt IEC 62386 standarden.
Varje DALI-drivdon har en unik adress och kan styras individuellt. Upp till 64 adresser (drivdon, sensorer etc) kan anslutas på samma subnät. DALI erbjuder en exakt ljusreglering i upp till 254 steg, samt avancerade funktioner som gruppering, ljusscener, statusövervakning och nödljus. Ljusnivåer lagras i drivdonen för enkel synkronisering.
Fördelarna med DALI är flexibel och granular styrning, enkel konfiguration via programvara, samt automatisk synkning och statuskontroll av armaturer. Det är ett framtidssäkert och skalbart protokoll lämpligt för allt från enskilda rum till stora fastigheter. Nackdelen är en högre initial kostnad för dedikerade drivdon, styrkablar och gränssnitt.
DMX512: Snabb dynamisk styrning för avancerade applikationer
DMX512 (Digital Multiplex) är ett snabbt digitalt protokoll ursprungligen skapat för scenbelysning. En DMX-kontrollenhet skickar datapaket med upp till 512 kanaler av styrdata över en seriell RS-485 länk till mottagande drivdon. Varje kanal har 256 steg (8 bitar) och uppdateras typiskt 30-44 gånger per sekund.
Denna höga hastighet och upplösning gör DMX idealiskt för dynamiska RGB-applikationer, pixelmapping, rörligt ljus och andra specialeffekter. Det används främst inom arkitektur-, media- och scenbelysning för att skapa spektakulära ljusshower synkade till ljud och bild.
Nackdelarna med DMX är komplexiteten. Det kräver speciella drivdon, kablar, splitters och kontrollenheter samt djup teknisk kunskap för att konfigurera och underhålla. För vanliga belysningsinstallationer är DMX ofta överdimensionerat och dyrt.
Konstantspänning vs Konstantström: Matcha rätt drivdon till LED-lasten
LED-drivdon kan antingen leverera en konstant utspänning (CV) eller en konstant utström (CC) till LED-lasten. Att välja rätt läge är viktigt för optimal drift och livslängd.
Konstantspänningsdrivdon ger en fast utspänning, vanligtvis 12 eller 24 VDC, medan strömmen varierar med antalet ansluta lampor. De används typiskt för lågeffektslampor och flexibla LED-strips. Flera lampor kan parallellkopplas upp till drivdonets maxström, men delar då på samma ström vilket kan orsaka ljusfall i långa slingor.
Konstantströmsdrivdon levererar istället en konstant utström, t.ex. 350, 500 eller 700 mA, medan spänningen anpassas till antalet seriekopplade lampor. Denna typ är vanlig för högeffekts LED-chip, downlights och paneler. Varje lampa får exakt samma strömstyrka för jämnt ljusflöde. Lamporna seriekopplas upp till drivdonets maxspänning, ofta 40-60 V, vilket möjliggör långa slingor utan ljusfall.
CC-drift ger bättre kontroll över ljusflödet och skyddar LED-chippet från överspänning. Dock måste man matcha drivdonets utström mot LED-typens nominella ström. CV är enklare att anpassa till olika LED-laster och effekter, men ger sämre ljuskontroll.
Slutsats: Optimera LED-belysningen med rätt drivdon
Att välja lämpliga drivdon är nyckeln till en energieffektiv, välpresterande och långlivad LED-belysning. Genom att förstå egenskaperna hos olika styrmetoder och utgångslägen kan man optimera installationen utifrån applikationens krav och budget.
För enkel lokal eller gruppvis styrning är 0-10V och PushDIM än idag bra alternativ. DALI erbjuder mer flexibel och individuell styrning för mellanstora till stora installationer, medan DMX512 öppnar för kreativa möjligheter inom dynamisk arkitektur- och eventbelysning.
Vid val av drivdon är det också viktigt att säkerställa rätt utgångsläge (CV/CC) samt tillräcklig effektmarginal för god driftsekonomi. Satsa på kvalitetsprodukter från etablerade leverantörer som uppfyller säkerhetsstandarder och EMC-krav.
Med rätt strategi för val av drivdon och styrning kan man skapa inspirerande och funktionella belysningslösningar som drar full nytta av LED-teknikens potential. Så låt drivdonen bli hjärtat i er LED-installation och upplev skillnaden i ljuskvalitet, effektivitet och kontroll!
