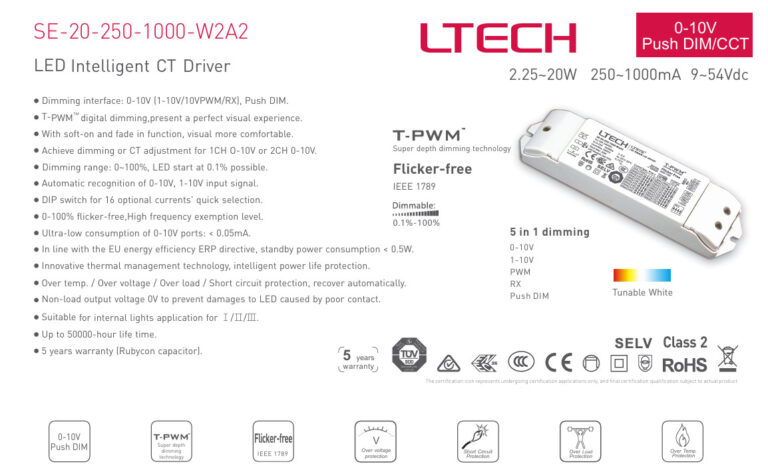

Att läsa datablad för drivdon: Viktiga specifikationer du inte får missa
När du ska välja ett LED-drivdon är databladet din bästa vän. Detta tekniska dokument innehåller all nödvändig information för att avgöra om ett drivdon passar för din tillämpning. Men för den oinsatte kan databladet se ut som en förvirrande samling siffror och diagram. Låt oss gå igenom de viktigaste specifikationerna steg för steg och lära oss hur man tolkar dem korrekt. Genom att förstå dessa nyckelparametrar kan du göra välgrundade val och undvika kostsamma misstag.
1. Uteffekt (W)
Uteffekten är den första siffran att titta på. Den talar om hur mycket effekt drivdonet kan leverera till LED-lasten, vanligtvis angivet i watt (W). Det är viktigt att välja ett drivdon med tillräcklig effekt för din LED-installation.
Här är ett enkelt räkneexempel: Säg att du har 10 st LED-lampor på 5W vardera. Den totala lasteffekten blir då:
10 lampor × 5W = 50W
I detta fall skulle du behöva ett drivdon på minst 50W. Men det är alltid klokt att lägga till lite marginal, säg 20%. Då är ett 60W drivdon ett säkert val.
Tänk på att drivdonets uteffekt måste vara tillräcklig för hela LED-lasten inklusive eventuella framtida utökningar. Det är bättre att ha lite för mycket effekt än för lite.
2. Utgångsspänning och ström (V, A)
Nästa viktiga steg är att kontrollera drivdonets utgångsspänning och ström. Dessa måste matcha LED-lastens krav.
För konstantspänningsdrivdon (CV) anges utgångsspänningen i volt (V), vanligtvis 12V eller 24V. Kontrollera att denna stämmer överens med märkspänningen för dina LED-lampor eller moduler. Strömmen från ett CV-drivdon är variabel och beror på lastens motstånd.
För konstantströmsdrivdon (CC) däremot är utgångsströmmen fast, angiven i ampere (A) eller milliampere (mA). Vanliga värden är 350mA, 500mA, 700mA, 1050mA och 1400mA. Här är det viktigt att välja ett drivdon vars utström matchar LED-chippens nominella ström. Spänningen från ett CC-drivdon varierar för att upprätthålla den konstanta strömmen.
Ofta anges utspänningen för CC-drivdon som ett intervall, t.ex. 30-42V. Det betyder att drivdonet automatiskt anpassar spänningen inom det intervallet för att driva alla seriekopplade LED i lasten vid den specificerade strömmen. Mer om det senare.
3. Ingångsspänning (V)
Lika viktigt som utgångsspänningen är drivdonets ingångsspänning, dvs den nätspänning det är avsett för. I Sverige och Europa är detta vanligtvis 230V AC 50Hz.
Men dubbelkolla alltid! Vissa drivdon är gjorda för lågspänning, t.ex. 12V eller 24V DC-matning. Dessa är vanliga i fordon och batteridrivna tillämpningar. Att ansluta ett lågspänningsdrivdon till 230V nät vore katastrofalt.
Ibland anges ingångsspänningen som ett intervall, t.ex. 200-240V AC. Detta ger lite flexibilitet för nätspänningsvariationer och gör drivdonet lämpligt för användning i olika länder.
4. Effektfaktor (PF)
Effektfaktorn (Power Factor, PF) är ett mått på hur effektivt drivdonet utnyttjar den tillförda strömmen från elnätet. En perfekt PF är 1, vilket betyder att all tillförd effekt används av lasten. Men i verkligheten har de flesta drivdon en PF mellan 0,5 och 0,95.
En hög effektfaktor (>0,9) är önskvärt av flera skäl:
– Det minskar reaktiv effekt och belastning på elnätet
– Det kan ge lägre driftskostnader i stora installationer
– Vissa byggnormer kräver en lägsta PF
Så håll utkik efter PF-värdet i databladet och välj ett drivdon med hög effektfaktor när det är möjligt, särskilt för större projekt.
5. Verkningsgrad (η)
Verkningsgraden (efficiency), ofta betecknad η (eta), anger hur stor del av ingångseffekten som omvandlas till användbar utgångseffekt. Resten förloras som värme. En typisk verkningsgrad för LED-drivdon ligger runt 80-90%.
Högre verkningsgrad innebär mindre energiförluster och värmeutveckling, vilket ger flera fördelar:
– Lägre driftkostnad
– Längre livslängd på komponenter
– Möjlighet till mer kompakt design
– Minskade krav på kylning
En skillnad på några procentenheter i verkningsgrad kan tyckas liten, men effekten ackumuleras över tid, särskilt i stora installationer. Att välja ett 90% drivdon över ett 85% kan spara betydande energikostnader i det långa loppet.
6. Total harmonisk distorsion (THD)
Total harmonisk distorsion (THD) är ett mått på hur mycket drivdonet förvrider strömmens sinusform jämfört med en perfekt sinusvåg. En hög THD (>20%) innebär att drivdonet genererar betydande mängder övertonsströmmar.
Dessa övertoner kan orsaka flera problem:
– Överhettning av kablar och transformatorer
– Ökad belastning på elnätet
– Störningar på annan elektrisk utrustning
– Blinkningar eller flimmer i LED-ljuset
Många länder och energibolag har satt gränser för maximal THD, vanligtvis runt 10-15%. Kontrollera lokala bestämmelser och välj ett drivdon med låg THD för att undvika problem.
7. IP-klass och drifttemperatur
För utomhusbruk eller våta miljöer är IP-klassningen avgörande. Den anger drivdonets täthet mot inträngning av damm och vatten. En högre siffra betyder bättre skydd. För utomhusbruk rekommenderas minst IP65 (dammtätt och skyddat mot vattenstrålar).
Drifttemperaturområdet anger inom vilka omgivningstemperaturer drivdonet är specificerat att fungera. Det anges ofta som ett intervall, t.ex. -20°C till +50°C. För utomhusbruk i kallt klimat, se till att den lägre gränsen är tillräcklig för förväntade vintertemperaturer.
Att tolka drivdonets ljusregleringskurva
Många drivdon är dimringsbara, dvs ljusstyrkan kan regleras. Hur ljusflödet förhåller sig till styrsignalen visas ofta som en kurva i databladet. Låt oss titta närmare på några vanliga exempel.
1. 0-10V analog dimring
För 0-10V dimring visar kurvan förhållandet mellan styrsignalens spänning (0-10V) på x-axeln och det relativa ljusflödet (0-100%) på y-axeln. En ideal kurva vore en rät linje, men i verkligheten är kurvan oftast lite böjd.
Några saker att notera:
– Lägsta ljusnivå vid 1V (inte 0V). Sedan släcks ljuset helt <1V.
– Observera minsta och högsta ljusnivåer. T.ex. 10% vid 1V och 100% vid 8V är vanligt.
– Kolla om kurvan är logaritmisk eller linjär. Logaritmisk ger finare reglering vid låga nivåer.
2. PWM-dimring
För PWM (Pulse Width Modulation) dimring är styrsignalen en serie av spänningspulser med varierande bredd. Grafen visar hur pulsbredden (ofta i procent, μs eller ms) påverkar ljusflödet.
Typiska observationer:
– Ljuset når maxnivå (100%) vid max pulsbredd, t.ex. 97% eller 4,9ms i en 5ms cykel.
– Notera eventuell “dödtid” innan ljuset tänds, t.ex. <5% eller <0,25ms.
– En brantare kurva nära 0% ger minskad dimringsprestanda vid låga nivåer.
Felaktig tolkning och dess konsekvenser
Att misstolka kurvorna kan få oönskade följder. Här är ett exempel:
Säg att du vill ha en lägsta ljusnivå på 1% för din applikation. Du tittar snabbt på 0-10V kurvan, ser att ljuset tänds vid 1V och antar att detta motsvarar 1%. Men vid närmare granskning visar sig 1V motsvara 10% ljusflöde enligt kurvan. Om du då ställer in styrningen till 1V förväntandes dig 1% blir du besviken. Anläggningen kommer upplevas för ljus nattetid.
Hade du istället valt ett drivdon med logaritmisk kurva hade du kanske kunnat få ner till 0,1% vid 1V och uppnått önskat resultat. Därför är det viktigt att noga läsa specifikationerna och inte göra förhastade antaganden utifrån kurvorna.
Sammanfattning
Att välja rätt drivdon kan verka skrämmande med alla dessa siffror och diagram. Men genom att methodiskt gå genom databladet och förstå de viktigaste parametrarna blir uppgiften mycket lättare. Kom ihåg:
– Kontrollera uteffekt, utgångsspänning/ström och ingångsspänning mot lastens krav
– Titta efter höga värden på effektfaktor, verkningsgrad och låg THD för god prestanda
– För utomhusbruk, verifiera IP-klass och drifttemperaturområde
– Läs ljusregleringskurvorna noggrant för att förstå dimringsmöjligheter och begränsningar
Genom att göra detta undviker du de vanligaste fällorna och säkerställer en välpresterande, effektiv och pålitlig LED-installation. Glöm inte att spara databladen för framtida referens!
Oroa dig inte om det känns mycket första gången. Med övning kommer du snart hitta de viktiga detaljerna snabbt och intuitivt. Använd gärna detta blogginlägg som en checklista tills du känner dig säker. Och kom ihåg, om något är oklart – fråga leverantören eller en kunnig kollega. Det är bättre att dubbelkolla än att göra ett kostsamt felbeslut.
Med dessa kunskaper i ryggen är du nu redo att börja utforska LED-drivdonens spännande värld på egen hand. Lycka till och lys upp din tillvaro med välvalda drivdon!
